旋進旋渦流量計安裝和外形尺寸圖

旋進旋渦流量計可以測量哪些介質？旋進旋渦流量計普通型和溫壓補償型區別是什么？旋進旋渦流量計選型與安裝需要注意些什么？流量計安裝時嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝，它主要應用于氣體流量測量，所以我們也稱它為氣體流量計。

旋進旋渦流量計安裝：按流向標志可在垂直、水平或任意傾斜位置上安裝；當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；應避免外界強磁場的干擾；在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。安裝流量計之前應先清除管道中的焊渣等雜物。投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器。當流量計需要有信號遠傳時，應嚴格按“電氣性能指標”要求接入外電源（8～24）VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源；用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；定時檢查流量計法蘭處的泄漏情況。

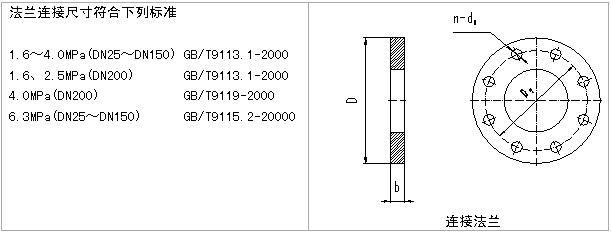

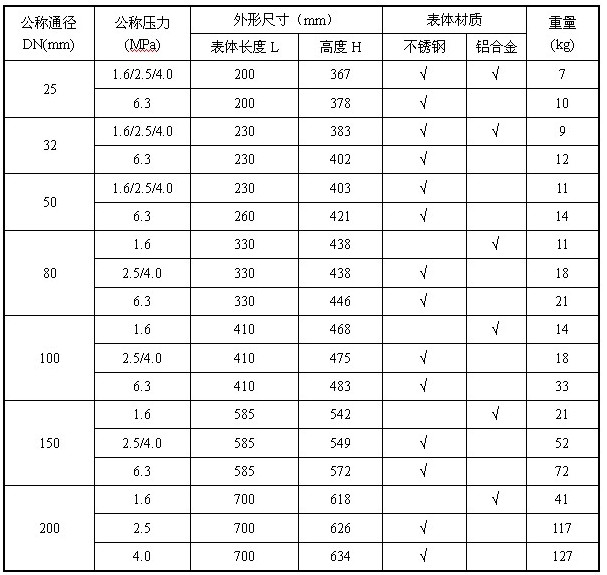

旋進旋渦流量計外形尺寸圖：
