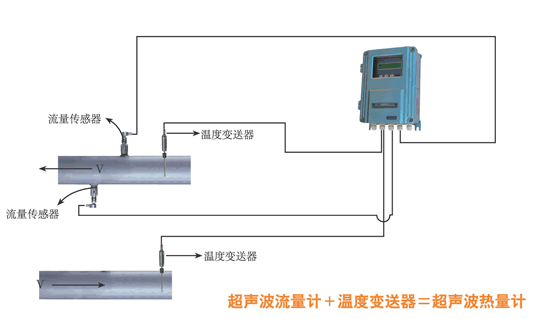

超聲波熱量表是在超聲波流量計基礎上加配一對溫度變送器而實現熱量計量功能的。可循環顯示正、負、凈累積熱量與累積流量和瞬時熱量與流量計及時間、溫度等值。超聲波熱量表廣泛應用于供熱管網的在線計量。主機分為壁掛標準型、壁掛防爆型、盤裝型和本地顯示型，傳感器分為外縛式、插入式、管段式等。
●熱量計算公式：熱量=流量×(A11溫度下的水的熱焓值-A12度下的水的熱焓值)
●國際標準熱焓值表已存于熱量計中
●超聲波流量計介紹詳見固定式超聲波流量計
大口徑超聲波熱量表性能指標：
|
性能 |
參數 |
||
|
公稱直徑 |
DN100～DN250 |
||
|
測量范圍 |
溫度范圍（℃） |
4～130（超出此范圍，訂貨時提出） |
|
|
溫差范圍（K） |
3～70(出廠設定最小溫差1) |
||
|
最小配對溫度誤差（℃） |
±0.1 |
||
|
最大允許工作壓力（MPa） |
1.6（超出此范圍，訂貨時提出） |
||
|
準確度 |
2級 |
||
|
流速測量范圍（m/s） |
0.09~5.00 |
||
|
工作環境 |
環境B類、C類 |
||
|
溫度傳感器類型 |
Pt1000，DIN/IEC751B |
||
|
防護 |
測量主機 |
流量測量主機、溫度測量主機：IP65 |
|
|
溫度傳感器 |
IP68 |
||
|
超聲換能器 |
IP68 |
||
|
工作電源 |
AC220V±15％，50Hz |
||
|
DC12V ~36V，1A |
|||
|
功耗（W） |
<10 |
||
|
通訊類型 |
RS-485、4～20mA、累積脈沖 |
||
|
鍵盤 |
1×3感應按鍵 |
||
|
顯示器 |
240×64點陣液晶顯示器 |
||
|
主要顯示內容 |
信號強度指示，工作狀態指示，累積流量m3，瞬時流量m3/h、流速m/s，供水溫度℃、回水溫度℃，溫差K、累積工作時間h |
||
|
累積熱量：-99999999.99～＋99999999.99GJ |
|||
|
瞬時熱量：-9999999.99～＋9999999.99GJ/h |
|||
|
累積流量：0～99999999.9m3 |
|||
|
瞬時流量：0～999999.99m3/h |
|||
|
日期：年/月/日，時鐘：時/分/秒 |
|||
|
顯示分辨率 |
累積熱量0.01GJ、熱功率0.01GJ/h、累積流量0.1m3、溫度0.001℃、溫差0.001K |
||
|
線纜外徑 |
超聲換能器信號線5mm；溫度傳感器信號線4mm；溫度測量主機連接信號線7mm。 |
||
|
數據存儲 （flash） |
可按月存儲最近60個月的熱量、累積流量和相對應的時間，同時可存儲最近150天的熱量、累積流量和相應的時間。 |
||
|
儀表安裝位置 |
供、回水管路可選 |
||
