外貼式超聲波液位計工作原理及測量方法
來源：www.whiteselectronics.net 發布時間：2020-03-06 11:36:32
一、外貼式超聲波液位計簡介
外貼式超聲波液位計從罐外連續、精確的測量罐內的液位，完全不接觸罐內的液體和氣體，實現了真正的隔離測量。外貼式超聲波液位計測量方式不同與其他液位計（安裝其他液位計時必須在容器上開孔，在容器內部測量液位），其特點是無需在容器上開孔，利用超聲波分析原理，在容器外部就能夠不間斷地測出液面的精確高度。該儀表安裝時不需要在罐壁上開孔安裝傳感器，儀表既不接觸容器內的液態介質，也不接觸容器內的氣態介質。有效解決了在強腐蝕、劇毒、高壓力、易燃爆、高純度、無雜菌感染等特殊惡劣、苛刻條件下測量液位這一世界技術難題。因?yàn)橥鉁y(cè)液位儀完全不接觸容器內的液體，因此，它使用時極為安全可靠，安裝維護特別方便，是綠色環保儀表，可廣泛用于各種容器內液面的連續精確測量。
二、外貼式超聲波液位計工作原理：
外貼式超聲波液位計以華舜公司獨立開發的具有專利技術的專用超聲波處理技術為系統內核，實現了超高速的數字信號處理功能。處理后的液位高度數值準確，無需CPU再作分析、比較、判斷。CPU獲取液位數值后，可送NVRAM存儲、送數碼顯示器顯示。此外儀表可輸出4～20mA標準信號或通過RS-485接口將測量結果輸出至上位計算機（或二次表）。
測量液位時，經過調制過的聲波信號從探頭發射出去，經過液面反射回來后由探頭檢測到回波信號。回波信號經過預處理、加工、后處理后直接準確給出時間t，CPU根據數字模型表述關系計算出液面高度為：
h=act/2
其中：
h：液位高度
t：聲波從發射到返回所用的時間
a：修正系數
c：超聲波在液體中傳播的聲速
測量原理如下圖：
三.技術優勢：
1)外貼式超聲波液位計優勢如下：
傳感器安裝在罐體外壁上與被測液體不接觸；超聲波的測量原理對人無害；運算時間非常短；傳感器和變送器之間的距離可達300m；不受罐內高壓的影響；用該產品使帶有泡沫的介質液位同樣精確測量成為可能；外安裝的傳感器不存在衛生問題；同樣可以測量有毒、有害、腐蝕性的介質液位；傳感器無可動件無磨損；安裝費用低，使用中的設備不需中斷即可安裝；不需在罐體和管線上鉆孔，高壓罐的測試或定位焊接安裝不需增加任何額外費用；根據產品罐的液位測量量程最大可達30m；自調節功能；報警輸出；傳感器可提供危險區認證（可選）。
2)外貼式超聲波液位計安全環保
在測量有毒有害、有腐蝕、有壓力、易燃易爆、易揮發、易泄漏的液體時，由于測量探頭和儀表都在容器外，所以安裝、維修、維護操作不接觸罐內的液體和氣體，非常安全，且不污染環境，是綠色環保儀表。
3)外貼式超聲波液位計安裝維護便捷
外貼式超聲波液位計安裝方便，耐用可靠。安裝不在容器上開孔，不用法蘭盤，不用連通管，可以不停產安裝，不必清空容器。測量頭和儀表中無機械運動部件，嚴格密封與外界隔離，不會磨損或腐蝕，十分耐用可靠，維護工作量很小。
4)外貼式超聲波液位計的適用范圍
該儀表測量范圍較大，0.3-30M，用戶可根據實際情況進行編程。可測量的常見液體種類如下：液氯，液氨，氯乙烯，液化石油氣，液化天然氣，丙烷，丁烷，乙烯，丙烯，丁二烯，丙酮，汽油，煤油，柴油，鹽酸，硫酸，王水等有毒有害、易燃易爆、強腐蝕、強侵害性介質液位。
四、外貼式超聲波液位計用途
主要用于帶壓力、腐蝕性、劇毒、易燃爆、高純度、無雜菌等液體的液位測量。
五、外貼式超聲波液位計儀器特點
(1)探頭外置，無需對被測容器開孔，真正實現非接觸測量，適用于對各種密閉容器內有毒、易揮發、易燃、易爆、強腐蝕性等液體介質液位的精確測量。
(2)儀器無任何機械可動部件，壽命長。無腐蝕、無污染、使用面積廣。
(3)儀器內置ASIC(智能超聲波專用硬件集成電路)，使儀器體積小、測量結果穩定、可靠，能適合于各種被測液體和被測容器，現場安裝簡易，無需復雜的現場標定。
(4)儀器內置自動溫度修正、自動固定距離標定等多種校準功能，使測量結果更加準確、可靠。
(5)儀器功能齊全，具有RS-485接口、4-20mA接口。
六、外貼式超聲波液位計主要性能參數
量程：3m；5m；10m；20m；30m
測量誤差：1‰(罐壁過厚、壓力溫度不穩可能影響精度)
顯示分辨率：1mm
遷移量：±10m
電流輸出：4～20mA，最大負載750Ω
通信：RS-485
電源：DC24V±15%，10W
濕度：15%RH～100%RH
外殼防護：IP65
防爆標志：ExdIICT6
材質：鑄鋁
顯示：寬溫LCD顯示6位數碼顯示
超聲波探頭使用環境溫度：-50～+220℃

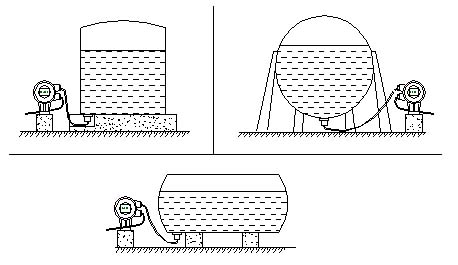

七、外貼式超聲波液位儀安裝示意
